За основной профиль плотины принят треугольник с вершиной на отметке 263,40, уклоном низовой грани 1:0,7 и вертикальной верховой гранью, имеющей в высоких русловых секциях консоль вылетом 5 м с уклоном 1:0,2, которая обеспечивает допустимые напряжения и повышает ее устойчивость.

Общая длина плотины по гребню составляет 761 м. По длине плотина подразделяется на следующие части длиной, м:

Правобережная глухая240
Станционная 144
Водосбросная180
Левобережная197

Правобережная часть плотины состоит из 16 секций, которые имеют ширину по 15 м.

Станционная часть плотины имеет шесть секций по 24 м, соответственной числу блоков ГЭС.

Водоприемник глубинного типа имеет для трех первоочередных агрегатов пониженный порог на отметке 170 м, остальные три водоприемника - порог 215,7 м. Водоприемники оборудованы решетками, из расчета обеспечения скоростей на входе равным 1 м/с, ремонтными и аварийно-ремонтными затворами. Подъем и опускание аварийно-ремонтных затворов осуществляется с помощью индивидуальных гидроподъемников. С верхнего бьефа в качестве основного противофильтрационного мероприятия в основании предусмотрена глубокая цементационная завеса глубиной до 60 м и сопрягающая на глубину 15 м. Для снятия фильтрационного давления на подошву плотины устраиваются дренажные скважины с шагом 3,0 м на глубину до 35 м.

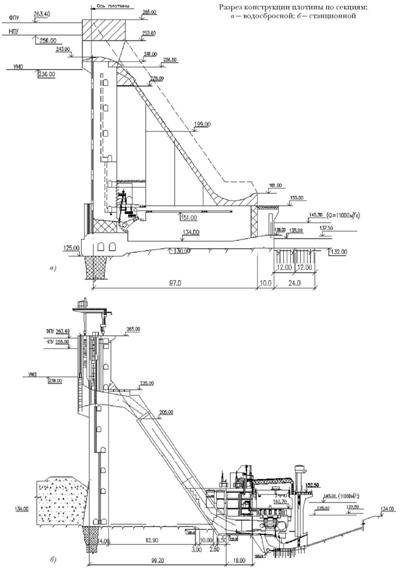

Разрез конструкций плотины по секциям

Разрез конструкций плотины по секциям

Проектом предлагалась следующая схема пропуска строительных расходов и очередность возведения плотины.

  • Зима первого года. Возводится низководная перемычка правобережного котлована, в котором строится временный мост с правого берега до продольной перемычки (сооружается в течение первого-третьего годов).
  • Зима второго - весна третьего годов. Устраиваются перемычки левобережного котлована, в котором в течение третьего - четвертого годов возводится "гребенка" водосбросной части плотины. Пропуск расходов в этот период производится через сжатое перемычками русло реки. В октябре четвертого года перекрывают русло реки.
  • Зима четвертого - весна пятого годов. Устраиваются перемычки правобережного котлована, где возводят станционную, правобережную глухую часть плотины и здание ГЭС. Расходы воды пропускают через "гребенку" плотины, перестраиваемую в последующем в восемь донных отверстий.
